Bienvenue sur la documentation de CartOdroid

Attention, il s'agit d'un projet en cours de développement

CartOdroid est un outil de collecte et de consultation de données spatiale sur le terrain à partir de projet réalisés sous QGIS.

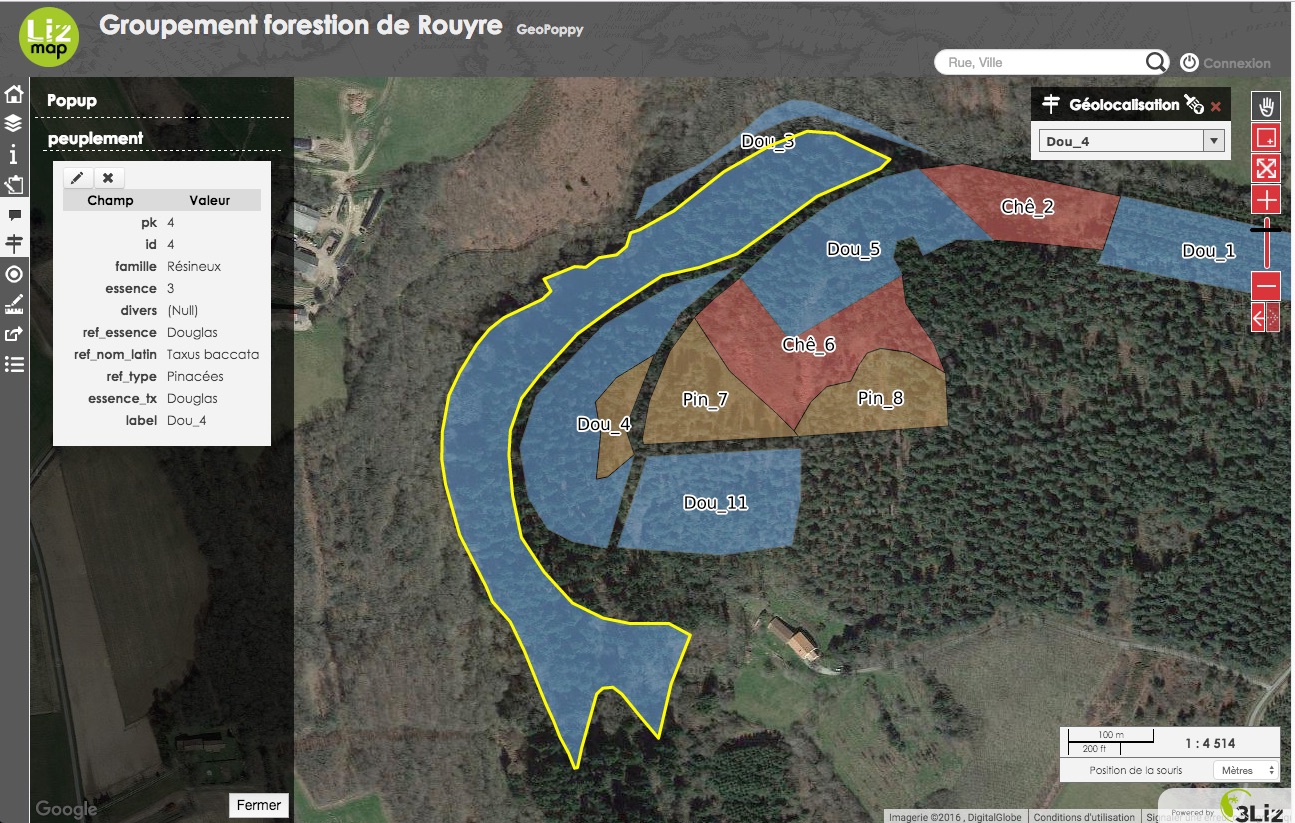

Interface

A quoi sert CartOdroid?

  • Nous pouvons cartographier, quantifier ou décrire des peuplements forestiers d'une propriété de plusieurs centaines d'hectares.

  • Sans couverture réseau internet (Edge, 3G/4G) ni éléctrecité sur cette zone nous accédons aux cartes IGN, Open Street Map et images aériennes aqcuises par drone, avion ou satellite.

  • Nous utilisons les mêmes cartes que celles disponibles au bureau afin de faciliter les mises à jours de données et de former les utilisateurs aux mêmes méthodes de saisie.

  • On améliore la communication avec les partenaires avec des cartes à jour !

  • La visualisation et l'intégration des données se fait sur tous types de tablettes, smartphones, pc (apple, android, windows, linux) directement depuis le navigateur internet sans applications supplémentaires.

Avantage

  • Les données sont synchronisées vers une base de donnée de sauvegardées quand le serveur dispose d'une connexion internet sécurisée.

  • Les stagiaires, techniciens et même les propriétaires forestiers sont autonomes dans la saisie des données en moins de 10 min.

  • L'outil est autonome, petit, léger, simple d'utilisation pour être emmené dans la poche ou un sac à dos.

  • Faite des économies avec des licences d'utilisation gratuites et OpenSource.

Les fonctionnalités

L’authentification

L’administrateur peut restreindre l’accès aux cartes. Pour accéder à ces cartes, il faut vous s’authentifier.

Plus de détail dans la documentation de Lizmap

Recherche d’adresse

La recherche des adresses se fait via les moteurs de recherches suivants :

  • Nominatim (OpenStreetMap)
  • Google
  • Géoportail

La localisation par couche

Une fonction de localisation sur vos zones de travaux (lieux, nom de propriétaire, identifiant de parcelle etc ...)

La mesure

La fonction de mesure permet de calculer :

  • une distance

  • une surface

  • un périmètre

L’impression

Lizmap permet d'éditer des pdf en fonction de ce qui est affiché dans l'interface cartographique. Vous pouvez ajouter un titre, du texte. La mise en page est ajusté en fonction de vos préférences.

L’édition de données géographiques

L’auteur de la carte peut permettre à des utilisateurs l’édition de certaines données. Il a aussi la possibilité de limiter les modifications possibles :

  • Ajout d’objet

  • modification géométrique

  • modification d’attributs

  • suppression d’objet

Les briques techniques

Liste du materiel nécéssaire

  • Serveur miniature (odroid C0/C2)

  • Batteries interne Lipo (3000mAp) pour une autonomie d’environs 4h.

  • Carte micro SD (ou emmc) 16 go pour l’installation du système.

  • Clé Wifi 2 gh

  • Espace de stockage extensible (clés USB 256 Go, disques dures externes)

  • Tablette/smartphone + GPS (intégré ou non)

  • Cable Ethernet

  • Alimentation 2 mAp 5volt

Logiciels intégrés

Tous les logiciels sont open sources et ne nécéssite pas d'achat de licence.

  • Qgis (+ plugin Lizmap): n’est pas installé sur le serveur mais sur un ordinateur de bureau.

  • PostGis.

  • Qgis Serveur.

  • Lizmap Web Client (interface utilisateur).
